- chi tiết Bộ điều khiển controller chính hãng
chi tiết
Bộ điều khiển (controller) là một thiết bị trung gian giữa hệ các tấm pin mặt trời và hệ các bình ắc quy lưu trữ. Nhiệm vụ chính của nó là "điều khiển" việc sạc bình ắc quy từ nguồn điện sinh ra từ pin mặt trời. Cụ thể là các nhiệm vụ sau:
- Bảo vệ bình ắc quy. Khi bình đầy (VD 13.8V - 14V đối với ắc quy 12V) thì bộ điều khiển ngăn không cho nguồn điện tiếp tục nạp vào ắc quy có thể gây sôi bình và làm ảnh hưởng đến tuổi thọ của bình. Khi bình gần cạn đến ngưỡng phải ngắt để bảo vệ bình (VD 10.5V đối với ắc quy 12V), bộ điều khiển sẽ ngắt không cho sử dụng tải để bảo vệ bình không bị "kiệt".
- Bảo vệ tấm pin mặt trời. Nguyên lý của dòng điện là chảy từ nơi điện áp cao đến nơi điện áp thấp. Ban ngày trời nắng thì điện áp tấm pin loại 12V sẽ từ khoảng 15 đến hơn 20V, cao hơn điện áp ắc quy nên dòng điện sẽ đi từ pin xuống ắc quy. Nhưng ban đêm khi không có ánh nắng, điện áp của pin sẽ thấp hơn điện áp của ắc quy và dòng điện sẽ đi từ ắc quy lên ngược tấm pin và "đốt" tấm pin. Thời gian đầu nó sẽ bị cản bởi đi ốt chống dòng ngược được gắn trên tấm pin nhưng về dần sau khi đi ốt chết, tấm pin sẽ bị dòng điện từ bình tiêu diệt từ từ, giảm hiệu suất dần dần và hỏng tấm pin. Vậy nên bộ điều khiển sẽ ngăn một cách triệt để không để cho dòng điện có thể đi ngược lên tấm pin để tránh hiện tượng trên.
- Điều quan trọng nhất: giúp chúng ta đạt hiệu suất cao nhất từ tấm pin mặt trời. Có chức năng này thì thiết bi này mới có tên gọi là "điều khiển", nghĩa là thiết bị này điều khiển làm sao để công suất sạc đạt cực đại Pmax, nâng cao hiệu suất sử dụng của tấm pin mặt trời. Các bộ điều khiển sạc kiểu cũ sử dụng phương pháp điều khiển điều rộng xung PWM (Pulse - Width - Modulation) sử dụng mạch transitor đóng cắt liên tục để ổn áp sạc cho ắc quy, phương pháp này có nhược điểm lớn là làm hao phí khoảng trên dưới 20% lượng điện sạc từ pin mặt trời. Các bộ điều khiển sạc hiện đại sử dụng phương pháp chọn đỉnh công suất MPP (Max Power Point), có bộ vi xử lý chọn được điểm có công suất cực đại Pmax để sạc cho ắc quy. Công suất cực đại minh họa trong hình dưới đây là diện tích hình chữ nhật màu xám.
- Phương pháp sạc xung: thay vì cho dòng điện sạc liên tục cho hệ bình ắc quy thì bộ điều khiển sạc xung sẽ kéo dài tốt hơn tuổi thọ của ắc quy. Sạc xung không có nghĩa là lúc mở lúc ngắt không cho dòng điện xuống bình, mà cho sạc qua 1 hệ thống tụ trung gian và xả từ tụ xuống bình. Trong lúc xả từ tụ xuống bình thì điện từ pin vẫn "chảy" thẳng vào bình theo nguyên tắc "bình thông nhau".
- Một số chức năng khác như: hiển thị mức điện còn trong hệ bình ắc quy, bảo vệ quá tải, chập mạch trong hệ thống, các chức năng bổ sung như tự động bật tắt thiết bị, tạo dòng 5V để sạc điện thoại...
- Multi-stage charging mode
- 12V/24V auto work

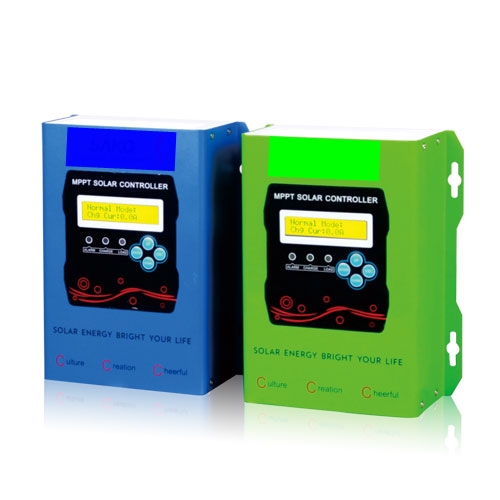

- 20A/30A/40A MPPT Solar charge controller
- DSP processors architecture ensures high speed and performance
- DC load support
- MPPT efficiency>99%,Peak conversion efficiency >98%
Bộ điều khiển (controller) là một thiết bị trung gian giữa hệ các tấm pin mặt trời và hệ các bình ắc quy lưu trữ. Nhiệm vụ chính của nó là "điều khiển" việc sạc bình ắc quy từ nguồn điện sinh ra từ pin mặt trời. Cụ thể là các nhiệm vụ sau:
- Bảo vệ bình ắc quy. Khi bình đầy (VD 13.8V - 14V đối với ắc quy 12V) thì bộ điều khiển ngăn không cho nguồn điện tiếp tục nạp vào ắc quy có thể gây sôi bình và làm ảnh hưởng đến tuổi thọ của bình. Khi bình gần cạn đến ngưỡng phải ngắt để bảo vệ bình (VD 10.5V đối với ắc quy 12V), bộ điều khiển sẽ ngắt không cho sử dụng tải để bảo vệ bình không bị "kiệt".
- Bảo vệ tấm pin mặt trời. Nguyên lý của dòng điện là chảy từ nơi điện áp cao đến nơi điện áp thấp. Ban ngày trời nắng thì điện áp tấm pin loại 12V sẽ từ khoảng 15 đến hơn 20V, cao hơn điện áp ắc quy nên dòng điện sẽ đi từ pin xuống ắc quy. Nhưng ban đêm khi không có ánh nắng, điện áp của pin sẽ thấp hơn điện áp của ắc quy và dòng điện sẽ đi từ ắc quy lên ngược tấm pin và "đốt" tấm pin. Thời gian đầu nó sẽ bị cản bởi đi ốt chống dòng ngược được gắn trên tấm pin nhưng về dần sau khi đi ốt chết, tấm pin sẽ bị dòng điện từ bình tiêu diệt từ từ, giảm hiệu suất dần dần và hỏng tấm pin. Vậy nên bộ điều khiển sẽ ngăn một cách triệt để không để cho dòng điện có thể đi ngược lên tấm pin để tránh hiện tượng trên.
- Điều quan trọng nhất: giúp chúng ta đạt hiệu suất cao nhất từ tấm pin mặt trời. Có chức năng này thì thiết bi này mới có tên gọi là "điều khiển", nghĩa là thiết bị này điều khiển làm sao để công suất sạc đạt cực đại Pmax, nâng cao hiệu suất sử dụng của tấm pin mặt trời. Các bộ điều khiển sạc kiểu cũ sử dụng phương pháp điều khiển điều rộng xung PWM (Pulse - Width - Modulation) sử dụng mạch transitor đóng cắt liên tục để ổn áp sạc cho ắc quy, phương pháp này có nhược điểm lớn là làm hao phí khoảng trên dưới 20% lượng điện sạc từ pin mặt trời. Các bộ điều khiển sạc hiện đại sử dụng phương pháp chọn đỉnh công suất MPP (Max Power Point), có bộ vi xử lý chọn được điểm có công suất cực đại Pmax để sạc cho ắc quy. Công suất cực đại minh họa trong hình dưới đây là diện tích hình chữ nhật màu xám.
- Phương pháp sạc xung: thay vì cho dòng điện sạc liên tục cho hệ bình ắc quy thì bộ điều khiển sạc xung sẽ kéo dài tốt hơn tuổi thọ của ắc quy. Sạc xung không có nghĩa là lúc mở lúc ngắt không cho dòng điện xuống bình, mà cho sạc qua 1 hệ thống tụ trung gian và xả từ tụ xuống bình. Trong lúc xả từ tụ xuống bình thì điện từ pin vẫn "chảy" thẳng vào bình theo nguyên tắc "bình thông nhau".
- Một số chức năng khác như: hiển thị mức điện còn trong hệ bình ắc quy, bảo vệ quá tải, chập mạch trong hệ thống, các chức năng bổ sung như tự động bật tắt thiết bị, tạo dòng 5V để sạc điện thoại...
